高速缓冲存储器

2022.11.13

程序访问的局部性原理

• 时间局部性原理：现在用的未来也用，因为程序可能有循环
• 空间局部性原理：现在用的，未来用的在附近，因为指令通常顺序执行，数据通常顺序存储

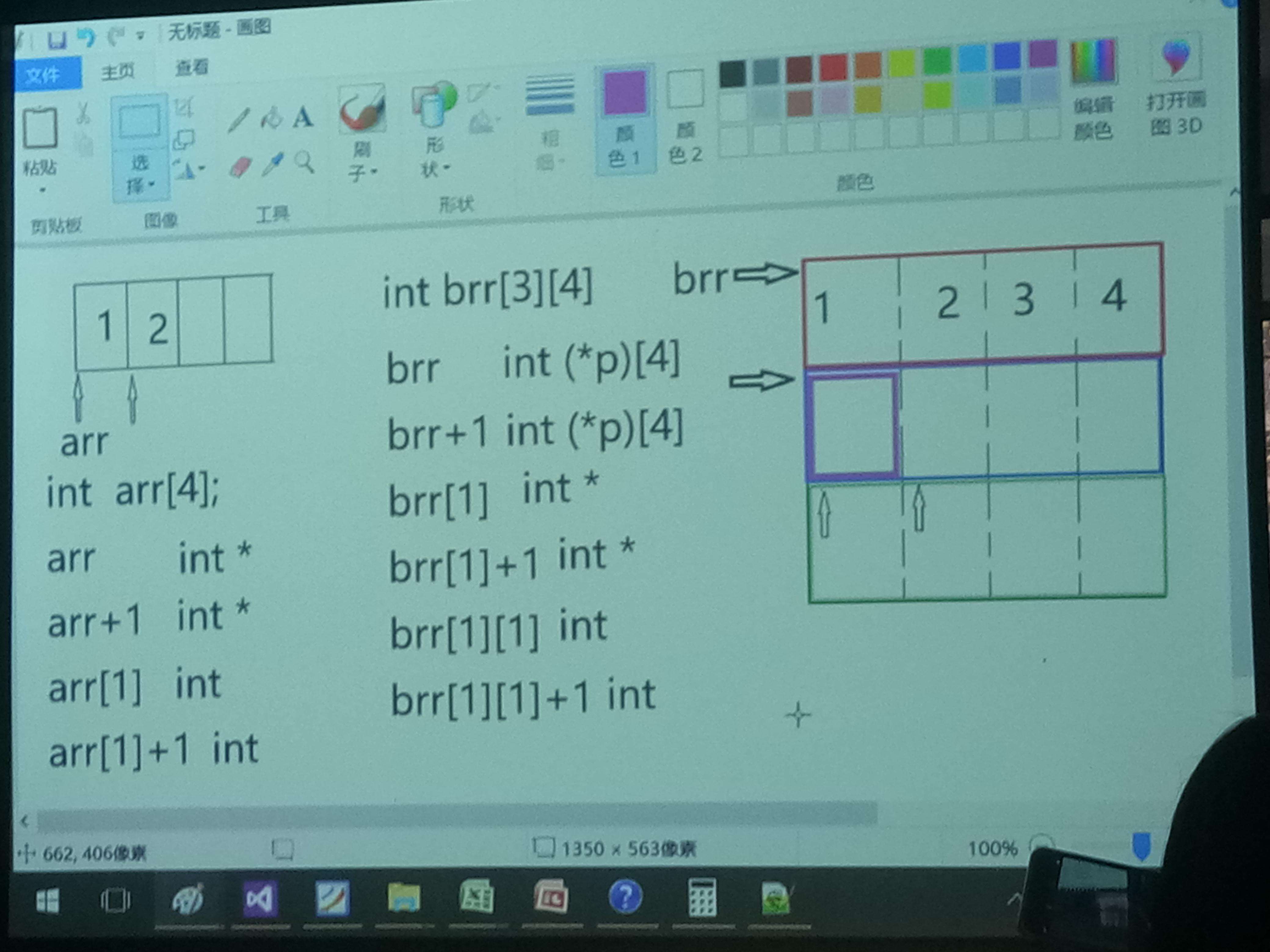

注意：C语言二维数组按照行有限存储，a[行][列]。一行放一起。如下图：

Cache的基本工作原理

1. Cache分成很多【Cache块/Cache行】，主存被分成很多与Cache块大小相同的【主存块】。

2. 块长 = Cache行长

3. $$\begin{array}{}\text{(56)}& H=\frac{N_c}{N_c+N_m}\end{array}$$

   $H$$H$: Cache命中率

   $N_c$$N_c$: Cache命中次数

   $N_m$$N_m$: 访存次数

4. $$\begin{array}{}\text{(57)}& \begin{array}{c}{T}_a=\{\begin{array}{ll}H\cdot T_c+(1-H)\cdot T_m,& \text{同时访问Cache与主存}\\ T_c+(1-H)\cdot T_m,& \text{先访问Cache后主存}\end{array}\end{array}\end{array}$$

   $T_a$$T_a$: Cache主存平均访问时间

   $T_m$$T_m$: 访存时间

   $T_c$$T_c$: Cache时间

• 【例题】：在高速缓存系统中，主存容量为 12MB， Cache 容量为 400KB，则该存储系统的容童为 A. 12MB + 400KB B. 12MB C. 12MB - 12MB + 400KB D. 12MB - 400KB

  【答案】：B

• 【例题】访问Cache 系统失效时，通常不仅主存向 CPU 传送信息，同时还需要将信息写入Cache， 在此过程中传送和写入信息的数据宽度各为（）。 A. 块、页 B. 字、字 C. 字、块 D. 块、块

  【答案】：C

• 对于由高速缓存、主存、硬盘构成的三级存储体系，CPU 访问该存储系统时发送的地址为（） A. 高速缓存地址 B.虛拟地址 C.主存物理地址 D.磁盘地址

  【答案】：C

• 【2009 统考真题】假设某计算机的存储系统由 Cache 和主存组成，某程序执行过程中访存1000次，其中访问 Cache 缺失（未命中）50次，则Cache的命中率是（ ）。 A. 5% B. 9.5% C. 50% D. 95%

  【答案】：1-50/1000 = 95%，D

• 【2014 统考真题】来用指令 Cache 与数据 Cache 分离的主要目的是（ ）。 A. 降低Cache 的缺失损失 B. 提高Cache 的命中率 C. 降低CPU 平均访存时间 D. 減少指令流水线资源冲突

  【答案】：D

• 【2017统考真题】某C语言程序段如下

  for(i=0;i<=9;i++){
    temp=1;
    for(j=0,j<=i,j++)temp*=a[j];
  }
  sum += temp;


  下列关于数组a的访问局部性的描述中，正确的是（）. A. 时间局部性和空间局部性皆有 B. 无时间局部性，有空间局部性 C. 有时问局部性，无空间局部性 D. 时间局部性和空间局部性皆无

  【答案】：A



Cache和主存的映射方式

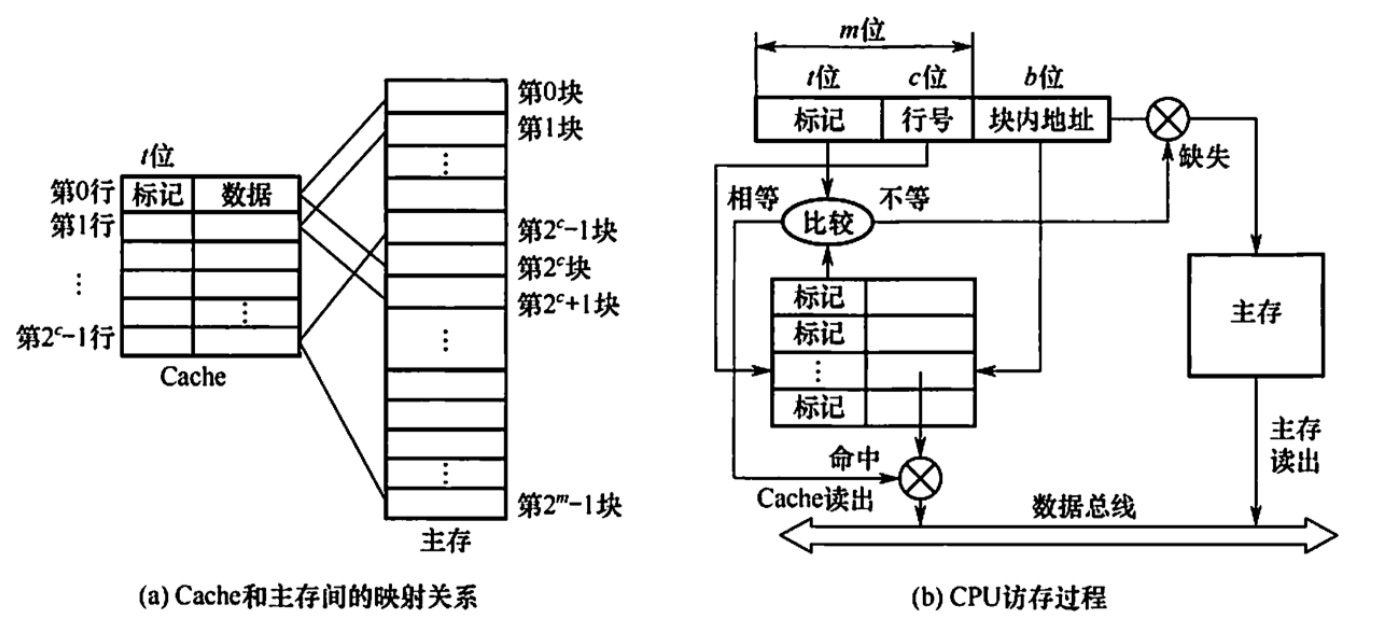

直接映射

假设Cache有$2^c$$2^c$行，主存有$2^m$$2^m$块，主存地址前m位代表了主存块号，主存块号的后c位代表了Cache行号。剩下的m-c位作为标记，存到Cache前t位。

例子：主存大小1MB，Cache大小8KB，主存与Cahce数据传送单位512B。

若Cache为空，如何对0220CH单元进行访问？

小结：

1. 组成：【先左后右】主存地址左边m位代表主存块号，主存块$2^m$$2^m$个。（注：如果不知道主存块个数，也可以通过Cache行大小与“按字节寻址”，推出块内地址要的位数，剩下的就是主存块号要的位数）。主存块号右边n位代表Cache行号，Cache行$2^n$$2^n$行。
2. 用主存地址变换成Cache地址：抛去最左边的m-n位标记
3. Cache地址寻找主存地址：Cache地址存放内容是[有效位，脏位，标记]，我们将标记放在Cache地址左边就组成了主存地址

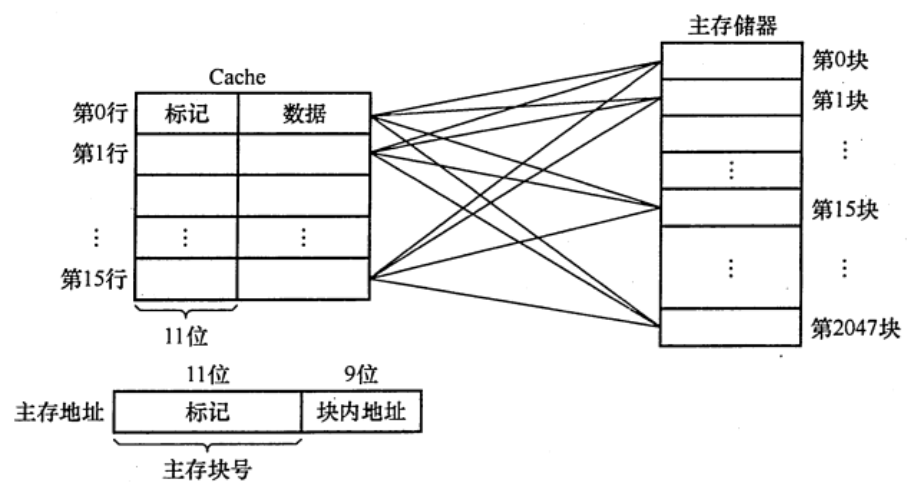

全相联映射

主存的每一块可以装进任意一行。

标记 + 块内地址 = 主存地址

例子：MM大小 = 2GB = 2^{31}B，Cache大小 = 2KB = 2^{11}B。说明主存地址需要31bits，Cache地址需要11bits，标记需要31-11=20bits。

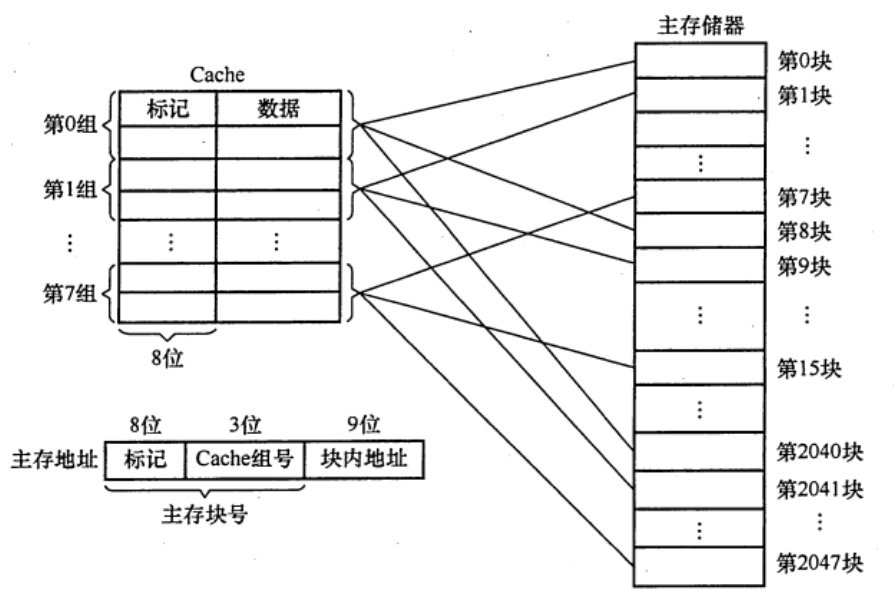

组相联映射

n路组相连：一个组里边包含n个Cache行

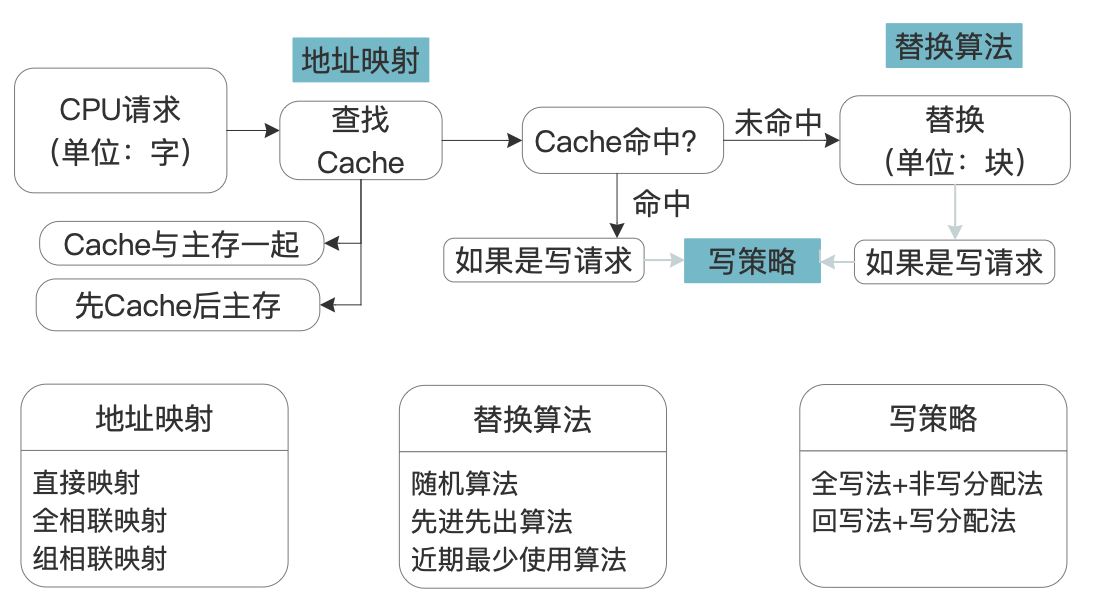

小结

视频链接

Youtube课程推荐：

直接映射，全相联映射，组相联映射

国防科技大学课程推荐：

【计算机原理-国防科技大学-直接映射】 【精准空降到 06:20】

内容总结

Cache行存储内容：

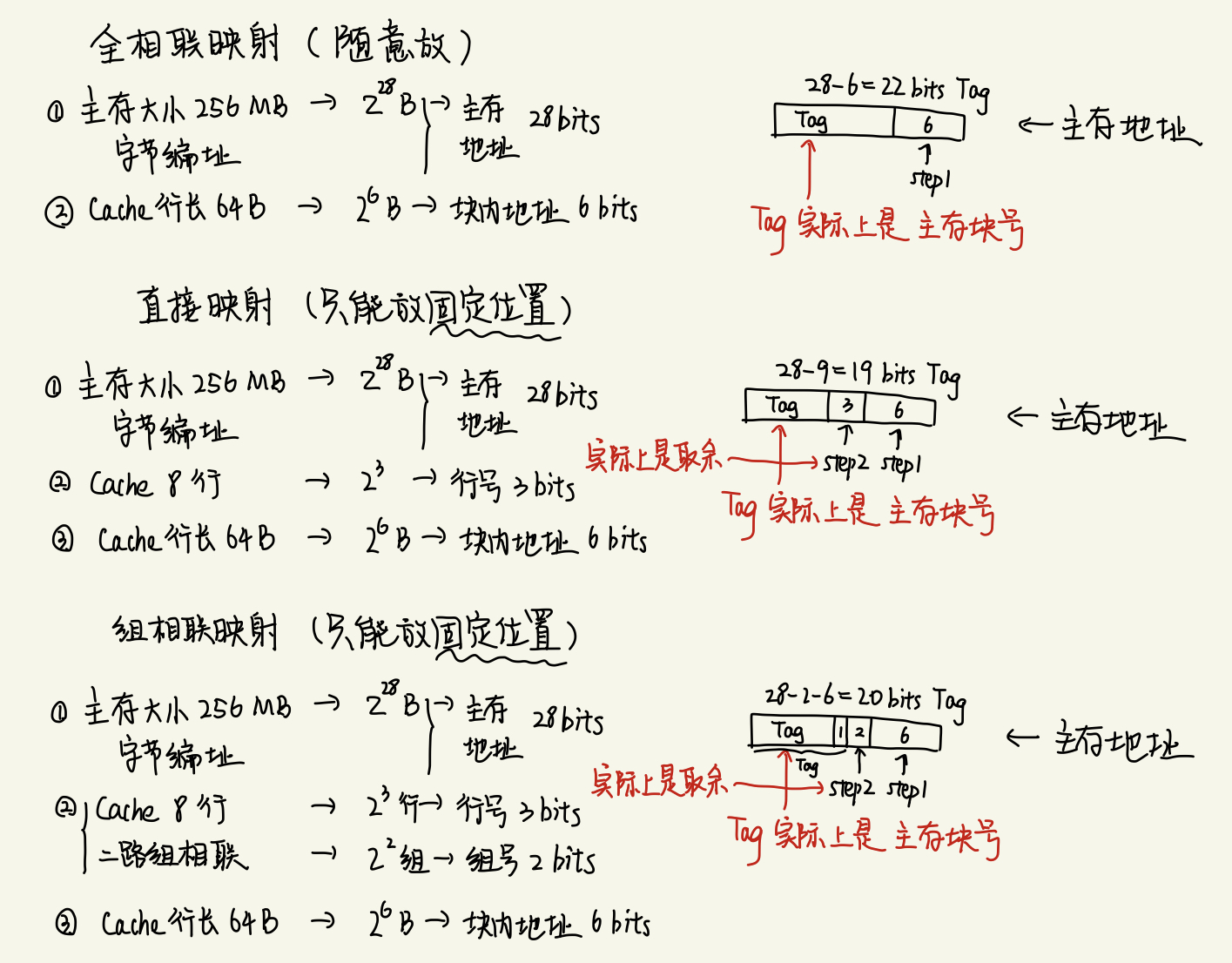

主存地址的划分：

例题

1. 例题：主存大小256MB，按字节编址，Cache有8个Cache行，行长64B。不考虑Cache一致维护性和替换算法控制位。

   • 采用直接映射，Cache总大小？

     【答案】

     $\frac{256MB}{1B}=2^{28}$$\frac{256MB}{1B} = 2^{28}$, 主存地址为28位

     Cache行有8个，行号占3位

     行长$\frac{64B}{1B}=2^6$$\frac{64B}{1B} = 2^6$, 块内地址占6位

     主存地址(28) = [标记(28-3-6=19), 行号(3), 块内地址(6)]

     直接映射Cache行：[有效位(1), 标记(19), 数据(64*8=512)]

     Cache总大小 = $8\cdot (1+19+512)=4256bit=532B$$8\cdot(1+19+512)=4256bit=532B$

   • 采用直接映射，主存地址3200（十进制）主存块对应的Cache行号是多少？采用二路组相联映射呢？

     【答案】

     直接映射：

     $$\begin{array}{}\text{(68)}& 3200D& =1100,1000,0000B\text{(69)}& \text{块}\text{内}\text{地}\text{址}& =000000(6)\text{(70)}& \text{行}\text{号}& =010(3)=2\text{(71)}& \text{标}\text{记}& =0000000000000000110(19)\end{array}$$

     二路组相联映射：

     $$\begin{array}{}\text{(72)}& \text{主}\text{存}\text{地}\text{址}(28)& =[\text{标}\text{记}(28-2-6=20),\text{组}\text{号}(2),\text{块}\text{内}\text{地}\text{址}(6)]\text{(73)}& Cache\text{行}& =[\text{有}\text{效}\text{位}(1),\text{标}\text{记}(20),\text{数}\text{据}(64\times 8=512)]\text{(74)}& \text{块}\text{内}\text{地}\text{址}& =000000(6)\text{(75)}& \text{组}\text{号}& =10(2)=2\text{(76)}& \text{行}\text{号}& =4\text{或}5\text{(77)}& \text{标}\text{记}& =00000000000000001100(20)\end{array}$$

   • 直接相连，简述访存过程，主存地址0123456H

     【答案】

     主存地址：0123456H =[0000,0001,0010,0011,010][0,01][01,0110]B

     首先获取行号：001 = 1

     然后拿主存地址的标记与Cache的行号为1的标记对比

     如果相同，并且有效位是1，Cache命中，按照地址[010110]读出数据部分送给CPU

     否则，进行访存，并将内容所在主存块送到Cache，有效位置1



2. 有一主存-Cache层次的存储器，其主存容量1MB，Cache容量为l6KB，每块有8个字，每字32位，采用直接地址映像方式，Cache起始字块为第0块，若主存地址为35301H,且CPU访问Cache命中，则在Cache的第( )（十进制表示）字块中。

【答案】

$Cache\text{行}\text{号}=\text{主}\text{存}\text{块}\text{号}modCache\text{总}\text{行}\text{数}$$Cache行号 = 主存块号\ mod\ Cache总行数$

但这道题一个Cache行里边有8个字，算字块内地址的时候只算了一个字的，所以我感觉向组相联映射。

3. 某32位计算机的Cache容量为16KB,Cache行的大小为16B,若主存与Cache地址映像采用直接映像方式，则主存地址为0x1234E8F8的单元装入Cache的地址是( )。 A. 0001001001101 B. 01000100011010 C. 10100011111000 D. 11010011101000

【答案】

通过答案都是14位，得知，按字节编址。C

4. 某存储系统中，主存容量是 Cache 容量的 4096 倍，Cache 被分为64个块，当主存地址和 Cache 地址采用直接映像方式时，地址映射表的大小应为（ ）。（假设不考虑一致维护和替换算法位。） A. 6×4097bit B. 64x12bit C. 6×4096bit D. 64×13bit

   【答案】：4096 = 2^{12} -> 标记12 bits，64 = 2^6 -> Cache行号 6bits（行号不存在表里），12+1(有效位)=13，-> D, 64x13bit

5. 有效容量为 128KB 的Cache，每块16B，采用8路组相联。字节地址为 1234567H 的单元调入该 Cache，则其Tag 应为（）。 A. 1234H B. 2468H C. 048DH D. 12345H

   【答案】：Cache大小128KB=2^17B，每块大小2^4B，组号2^3。组数2^17B/2^4/2^3 = 2^10组。

   每块16B，块内地址4bits。n-4-10:

   1234567H = [0001 0010 0011 01] [00 0101 0110] [0111] B。00 0100 1000 1101 = 048D，C

6. 设有8页的逻辑空间，每页有1024B，它们被映射到 32 块的物理存储区中，则按字节编址逻辑地址的有效位是（），物理地址至少是（）位 A. 10, 12 B. 10, 15 C. 13，15 D. 13，12

   【答案】：1024B = 2^10。注意：块内地址和物理地址一样都有10位。C

   8页->页号3bit->逻辑地址：3+10=13

   32块->块号5bit->物理地址：5+10=15

7. 【2009 统考真题】某计算机的 Cache 共有 16 块，采用二路组相联映射方式（即每组2块)。每个主存块大小为 32B，按字节编址，主存 129 号单元所在主存块应装入的 Cache 组号是（ ）。 A. 0 B. 2 C. 4 D. 6

   【答案】：32B = 2^5B，块内地址5bits。组号1bit。

   129 = 【10】【0】【0 0001】。0，A



Cache中主存块的替换算法

随机算法（RAND）

随机替换掉Cache块。命中率低，不根据局部性原理。

先进先出算法（FIFO）

先替换掉先进入的Cache块。最常用。不根据局部性原理。

近期最少使用算法（LRU）

替换掉近期最少使用的Cache块。为每一个Cache设置一个计数器，记录多少次没用过了。根据局部性原理。

类似宝石迷阵的风暴模式，每一列可以理解成一个计时器，不命中就都加一，命中了就把那一列清零。

抖动现象：比如一共Cache有4个块，1234512345这样的访问，会不停的置换。

最不经常使用算法

每一项一个计数器，记录有多少次用到它了，要替换的时候就把最不经常使用的一项（数最小的）换掉。

例题

1. 某虛拟存储器系统采用页式内存管理，使用LRU 页面替换算法，考虑下面的页面访问地址流（每次访问在一个时间单位中完成)：1 8 1 7 8 2 7 2 1 8 3 8 2 1 3 1 7 1 3 7 假定内存容量为4个页面，开始时是空的，则页面失效率是（） A. 30% B. 5% C. 1.5% D. 15%

   【答案】：

   1	8	1	7	8	2	7	2	1	8	3	8	2	1	3	1	7	1	3	7
   1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
   	8	8	8	8	8	8	8	8	8	8	8	8	8	8	8	7	7	7	7
   			7	7	7	7	7	7	7	3	3	3	3	3	3	3	3	3	3
   					2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
   x	x		x		x					x						x

   6/20=30%

2. 在 Cache 中，常用的替换策略有随机法（RAND）、先进先出法（FIFO）、近期最少使用法（LRU)，其中与局部性原理有关的是（ ）。 A. 随机法 （RAND） B. 先进先出法（FIFO） C. 近期最少使用法 （LRU） D. 都不是

   【答案】：C

3. 【2021 统考真题】若计算机主存地址为 32位，按字节编址，Cache 数据区大小为32KB，主存块大小为 32B，来用直接映射方式和回写（Write Back）策略，则 Cache行的位数至少是（ ）. A. 275 B. 274 C. 258 D. 257

   【答案】

   32KB = 2^15B。2^15 / 2^5 = 2^10块，Cache行号10bits。块内地址5bits。

   Tag：32-10-5 = 17bits。

   17 + 2 + 32*8 = 24 + 256 = 275

Cache写策略

全写法与非写分配法

• Cache命中，Cache和主存一起改。增加了写操作的访存次数。
• 写缓冲：数据同时写到Cache和写缓冲，写缓冲再写到主存。
• Cache不命中，只改主存，不再写进Cache。
• （巧计1：全写vs非写）
• （巧计2：既然命中全都写，够累的了，不命中就只改主存吧）

回写法与写分配法

• Cache命中，只改Cache，等被替换时再写回去。减少了访存次数，增加了数据不一致性隐患。
• 脏位/修改位：Cache块是否被修改过。
• Cache不命中，替换Cache，并且只改Cache。（缺点，连续的写，需要不停的掉块）
• （巧计1：回写，回+写）
• （巧计2：只改Cache，当然是拿过来改了，要拿进Cache所以是“分配”。）

多级Cache与分离式Cache

分离式Cache：把指令与数据放到不同的Cache

指令Cache与数据Cache分离一般在多级Cache的L1层(离CPU最近)

L1Cahce与L2Cache之间：全写法

L2Cache与主存之间：写回法（避免频繁的写）

例题

1. 关于 Cache 的更新策略，下列说法中正确的是（）。 A. 读操作时，全写法和回写法在命中时应用 B. 写操作时，回写法和写分配法在命中时应用 C. 读操作时，全写法和写分配法在失效时应用 D. 写操作时，写分配法、非写分配法在失效时应用

   【答案】：D

综合性例题

1. 假设主存地址位数为32 位，按字节编址，主存和Cache 之问来用全相联映射方式，主存块大小为1个字，每字32位，采用回写（write back）方式和随机替换策略，则能存放 32K 字数据的Cache 的总容量至少应有（）位。 A. 1536K B. 1568K C. 2016K D. 2048K

   【答案】：有脏位。每个字32位，按字节编址，2^2B，2bits行内地址，32-2=30bits Tag。1+1+(30)[Tag]+32[数据位]=64。64*32K = 2048K

2. 假设主存按字节编址，Cache 共有64行，采用四路组相联映射方式，主存块大小为 32 字节，所有编号都从0开始。则第2593号存储单元所在主存块的Cache 组号是（）. A. 1 B. 17 C. 34 D. 81

   【答案】：64=2^6行，四路组相联，2^4组。 32字节，按字节编址，2^5。 2593= 2048 + 512 + 32 + 1-> 101【0001】【00001】 -> 0001，组号是1

3. 假定CPU 通过存储器总线读取数据的过程为：发送地址和读命令需1个时钟周期，存储器准备一个数据需8个时钟周期，总线上每传送1个数据需 1个时钟周期。若主存和 Cache 之间交换的主存块大小为 64B，存取宽度和总线宽度都为8B，则 Cache 的一次缺失损失至少为（）个时钟周期。 A. 64 B. 72 C. 80 D. 160

   【答案】：[发送地址和读命令(2) + 存储器准备(8) ] x 总线事物个数(64/8) = C

4. 假定来用多模块交叉存储器组织方式，存储器芯片和总线支持突发估送，CPU 通过存储器总线读取数据的过程为：发送首地址和读命令需 1个时钟周期，存储器准备第一个数据需8个时钟周期，随后每一个时钟周期总线上传送1个数据，可连续传送8个数据（即突发长度为8）。若主存和Cache 之间交换的主存块大小为 64B，存取宽度和总线宽度都为 8B，则 Cache 的一次缺失损失至少为（）个时钟周期。 A. 17 B. 20 C. 33 D. 80

   【答案】：[发送地址和读命令(2) + 存储器准备(8) ] + (8-1) = 17 = A

5. 【2012 统考真题】假设某计算机按字编址，Cache有4行，Cache 和主存之间交换的块大小为 1个字。若 Cache 的内容初始为空，来用二路组相联映射方式和 LRU 替换策略，则访问的主存地址依次为0,4,8,2,0,6,8,6,4,8时，命中 Cache 的次数是（ ）。 A. 1 B. 2 C. 3 D. 4

   【答案】：第一组可以放的：01，45，89。第二组可以放的：23，67。答案C

   编号	0	4	8	2	0	6	8	6	4	8
   第一组1	0		8						4
   第一组2		4			0
   第二组1				2
   第二组2						6
   	x	x	x	x	x	x			x

6. 【2016 统考真题】有如下C语言程序段：

   for(k=0;k<1000;k++)
     a[k]=a[k]+32；


   若数组a和变量k均为 int 型，int 型数据占 4B，数据 Cache 采用直接映射方式，数据区大小为1KB、块大小为 16B，该程序段执行前 Cache 为空，则该程序段执行过程中访问数组a的 Cache 缺失率约为( ) A. 1.25% B. 2.5% C. 12.5% D. 25%

   【答案】

   链接：https://www.nowcoder.com/questionTerminal/1a58376787834b228381ebe6f50d842a 来源：牛客网

   首先看数组共1000个int数据，就是4000B，需要占用的主存块数是4000B/16B = 250块。Cache大小是1024B，一块是16B，因此共有64块。问题简化为250块主存块映射到64块Cache的过程。主存与Cache块的交换单位是块，也就是4个int数据。a[k] = a[k]+32 右边是读取数据，左边是写回数据。也就是对一个数据两次操作。且第一个数据读取时不命中，写Cache命中。块中剩下的三个数读写都命中，也就是一块中的4个数据的8次操作，只有一次不命中！答案C

7. 【2010 统考真题】某计算机的主存地址空间大小为 256MB，按字节编址，指令 Cache 和数据 Cache 分离，均有8个Cache行，每个Cache 行大小为 64B，数据 Cache 来用直接映射方式。现有两个功能相同的程序 A和B，其伪代码如下所示：

   程序A

   int a[256][256];
   ···
   int sum_array1()
   {
     int i, j, sum=0;
     for(i=0;i<256;i++)
       for(j=0;j<256;j++)
         sum += a[i][j];
     return sum;
   }


   程序B

   int a[256][256];
   ···
   int sum_array2()
   {
     int i, j, sum=0;
     for(j=0;j<256;j++)
       for(i=0;i<256;i++)
         sum += a[i][j];
     return sum;
   }


   假定 int 类型数据用32 位补码表示，程序编译时，i、j和 sum 均分配在寄存器中，数组a 按行优先方式存放，其首地址为 320（十进制数）。请回答下列问题，要求说明理由或给出计算过程。 1）不考虑用于 Cache 一致性维护和替换算法的控制位，数据 Cache 的总容量为多少？ 2）数组元素 a[0][31]和a[1][1]各自所在的主存块对应的Cache行号是多少（Cache 行号从0开始）？ 3）程序A和B的数据访问命中率各是多少？哪个程序的执行时间更短？

   【答案】

   1. $$\begin{array}{}\text{(94)}& Cache\text{行}\text{大}\text{小}& =64B=2^{6}B\text{(95)}& \text{主}\text{存}\text{大}\text{小}& =256MB=2^{28}B\text{(96)}& \text{主}\text{存}\text{块}\text{数}& =2^{28}/2^6=2^{22}\text{(97)}& Cache\text{块}\text{数}& =2^3\text{(98)}& \text{标}\text{记}& :2^{22}/2^3=2^{19}\to 19bits\text{(99)}& Cache\text{容}\text{量}& =((19+1)/8+64B)\times 8=532B\end{array}$$
   2. $$\begin{array}{}\text{(100)}& a[0][31]& \to 320+31\times 4=444\text{(101)}& 444D& =256+128+32+16+8+4=0101,1011,1100B\text{(102)}& 0101,1011,1100B& =[...](19bits)[1,10](3bits)[11,1100](6bits)B\text{(103)}& Cache\text{行}\text{号}& =6\text{(104)}& \text{(105)}& a[1][1]& \to 320+(1+256)\times 4=8544\text{(106)}& 8544D& =8192+256+32=10,0001,0110,0000B\text{(107)}& 10,0001,0110,0000B& =[...1,000](19bits)[1,01](3bits)[00,0100](6bits)B\text{(108)}& Cache\text{行}\text{号}& =5\end{array}$$

   3. 程序B

      $$\begin{array}{}\text{(109)}& 0\mathrm{\%}\end{array}$$

      程序A

      $$\begin{array}{}\text{(110)}& 64B/4B=16\text{个}\to 15/16=93.75\mathrm{\%}\end{array}$$

      程序A更快

8. 【2013 统考真题】某 32 位计算机，CPU 主频为 800MHz，Cache 命中时的CPI 为4，Cache 块大小为 32B；主存采用8 体交叉存储方式，每个体的存储字长为32位、存储周期为 40ns；存储器总线宽度为32位，总线时钟频率为 200MHz，支持突发传送总线事务。每次读实发传送总线事务的过程包括：送首地址和命令、存储器准备数据、传送数据。每次突发传送32B，传送地址或32 位数据均需要一个总线时钟周期。请回答下列问题，要求给出理由或计算过程。 1）CPU 和总线的时钟周期各为多少？总线的带宽（即最大数据传输率）为多少？ 2）Cache 缺失时，需要用几个读突发传送总线事务来完成一个主存块的读取？ 3）存储器总线完成一次读突发传送总线事务所需的时问是多少？ 4）若程序 BP 执行过程中共执行了 100 条指令，平均每条指令需进行 1.2次访存，Cache 缺失率为5%，不考虑替换等开销，则BP的CPU执行时间是多少？

   【答案】：

   1. CPU时钟：1/800M = 0.00125 us = 1.25ns 总线时钟：1/200M = 5ns 总线带宽： 32/40x10^9=0.8GB/s=800MB/s
   2. $32B/32B=1$$32B/32B=1$。1次
   3. 一次地址传送：1个总线周期 = 5ns 一次数据传送：40+8x5 = 80ns 85ns
   4. 100条 = 5 + 95；5x = 20-> x=4 1.25ns x 100 x 4 = 500ns 85ns x 1.2 x 5 = 510ns 1.1ms

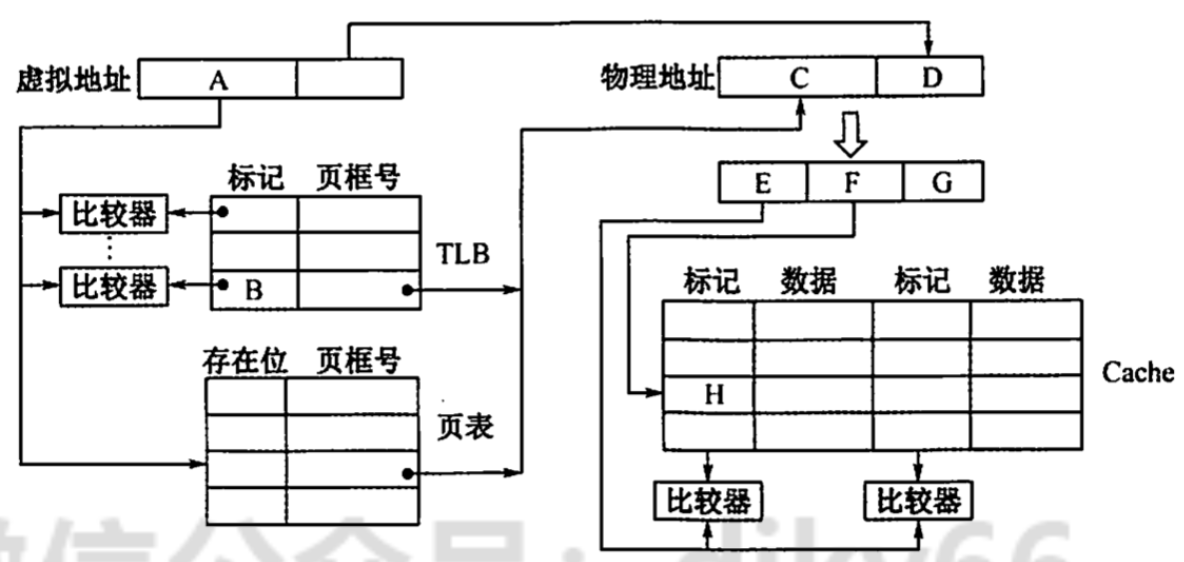

9. 【2016 统考真题】某计算机来用页式虛拟存储管理方式，按字节编址，虛拟地址为 32位，物理地址为 24位，页大小为 8KB；TLB 采用全相联映射； Cache 数据区大小为64KB，按二路组相联方式组织，主存块大小为 64B。存储访问过程的示意图如下。



   回答下列问题： 1）图中字段A～G的位数各是多少？TLB 标记字段B中存放的是什么信息？ 2）将块号为 4099 的主存块装入 Cache 时，所映射的 Cache 组号是多少？对应的H字段内容是什么？ 3）是 Cache 缺失处理的时间开销大还是缺页处理的时间开销大？为什么？ 4）为什么 Cache 可以采用直写策略，而修改页面内容时总是来用回写策略？

   【答案】：

   1. 页：8KB = 2^13B Cache总大小：64KB = 2^16B Cache行大小：64B = 2^6B，块内地址6bits Cahce行数：2^10行，2^9组，组号9bits A=B：32-13=19 D：13 C：24-13=11 E：5 F：9 G：24-9-6=9 TLB中的B代表虚页号。
   2. 4099=4096+2+1=...【001,0000,00】【00,0011】，3，0 0100 0000
   3. 缺页带来的开销大，因为缺页需要藏问磁盘，缺块只用访问主存。
   4. 因为采用直写策略时需要同时写快速存储器和慢速存储器，而写磁盘比写主存慢很多：所以在 Cache-主存层次，Cache 可以采用直写策略，而在主存-外存（磁盘）层次，修改页面内容时总是采用回写策略。

10. 【2020统考真题】假定主存地址为32位，按字节编址，指令 Cache 和数据 Cache 与主存之问均采用8路组相联映射方式，直写(Write Through）写策略和LRU 替换算法，主存块大小为 64B，数据区容量各为 32KB。开始时 Cache 均为空。请回答下列问题. 1）Cache 每一行中标记（Tag ）、LRU位各占几位？是否有修政位？ 2）有如下C语言程序段：

    for(k=0; k<1024;k++）
      s[k]=2*s[k];


    若数组s及其变量k均为int 型，int 型数据占 4B，变量k分配在寄存器中，数组s在主存中的起始地址为 0080 00COH，则在该程序段执行过程中，访问数组s的数据Cache 缺失次数为多少？ 3）若 CPU 最先开始的访问操作是读取主存单元 0001 0003H 中的指令，简要说明从Cache 中访问该指令的过程，包括 Cache 缺失处理过程。

    【答案】：

    1. 主存块：64B = 2^6B，块内地址=6bits 块数：32KB=2^15B，15-6=9bits 组数：9-3=6bits Tag：32-6-6=20bits LRU：1bit❌！注意！😭因为是八路组相连，LRU占3位！！ 没有修改位
    2. 0080 00COH =【 0000,0000,1000,0000,0000】【0000,11】【00,0000】 1024x4B / 64B = 2^6次
    3. 首先提取出0001 0003H=【0000.0000.0000.0001.0000】.【0000.00】【00.0011】的0～5位为块内地址，6～11位为组号，12～31位为标记。根据组号找到对应的8个块，找到标记相等，并且确定有效位为1，说明Cache命中。因为目前Cache为空，所以Cache未命中。需要查看第零组组是否有空余的块，如果没有需要用到页面替换算法(LRU)，本组为空所以有剩余的块。利用物理地址进行访存，将物理地址所在的块写到Cache中，把地址高20位写入标记字段，有效位为1，并修改LRU位。
